Thermografie mit Drohne
Wärmebildanalyen aus der Luft

Drohnen mit Wärmebildkamera in der Praxis

Die Thermografie mit Drohnen hat sich als präzises und wirtschaftliches Verfahren zur Analyse von Temperaturverteilungen etabliert. Durch den Einsatz hochauflösender Wärmebildkameras lassen sich thermische Auffälligkeiten aus der Luft schnell, berührungslos und flächendeckend erfassen. Im Gegensatz zu rein visuellen Inspektionen werden nicht nur sichtbare Schäden dokumentiert, sondern auch Temperaturabweichungen erkannt, die auf Defekte, Materialermüdung, Feuchtigkeit oder Energieverluste hinweisen.

Dabei dient die Drohne nicht nur der frühzeitigen Erkennung potenzieller Schwachstellen, sondern ebenso der gezielten Analyse bereits entstandener Schäden. Temperaturdifferenzen machen fehlerhafte Bauteile, defekte Module, Leckagen oder ungleichmäßige Wärmeverteilungen sichtbar. Gerade bei großflächigen Anlagen bietet die luftgestützte Thermografie einen entscheidenden Vorteil: Sie ermöglicht eine schnelle und systematische Datenerfassung, ohne den laufenden Betrieb zu unterbrechen.

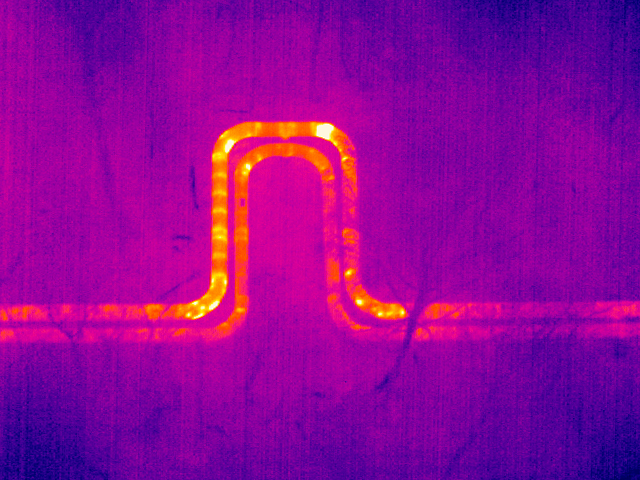

Oberirdische Fernwärmeleitung mit thermischer Auffälligkeit im Infrarotbild – Drohnen-Thermografie zur Erkennung von Wärmeverlusten — Wärmebildaufnahme einer oberirdisch verlegten Fernwärmetrasse zur Zustandsanalyse

Wärmebild einer Photovoltaikanlage mit thermischen Auffälligkeiten in einzelnen Solarmodulen – Drohnen-Thermografie zur Hotspot-Erkennung — Drohnenbasierte Wärmebildanalyse zur Identifikation von Hotspots in Photovoltaikanlagen

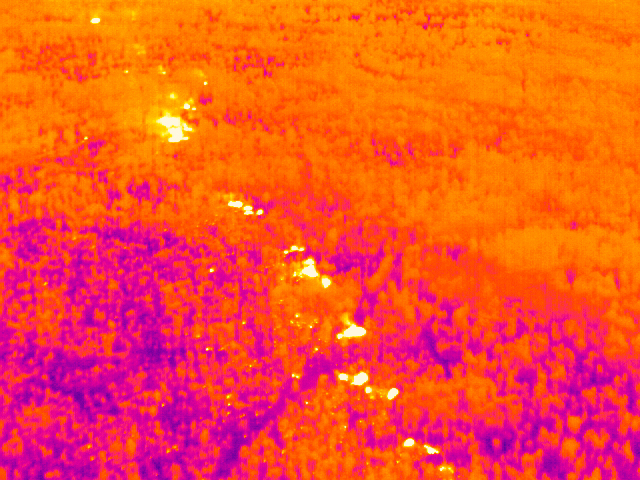

Wärmebildaufnahme eines Waldbrandes bei Schwepnitz in Sachsen – Drohnen-Thermografie zur Lokalisierung aktiver Glutnester — Drohnenbasierte Wärmebildanalyse zur Erkennung aktiver Brandherde

Eingesetzt wird die Thermografie mit Drohne unter anderem bei Photovoltaikanlagen, Fernwärmeleitungen, industriellen Anlagen, Infrastrukturprojekten sowie in land- und forstwirtschaftlichen Bereichen. Auch in der Seuchenbekämpfung – beispielsweise bei der Afrikanischen Schweinepest (ASP) – ist der Einsatz von Drohnen mit Wärmebildkamera heute ein unverzichtbares Instrument zur großflächigen Kontrolle und Lokalisierung von Wildtierbewegungen und Kadavern. Durch die Kombination aus moderner UAV-Technik und präziser Messtechnik entstehen belastbare Entscheidungsgrundlagen für Betreiber, Planer und Sachverständige. Die gewonnenen Wärmebilder dienen sowohl der technischen Bewertung als auch der Dokumentation gegenüber Versicherungen, Investoren oder Behörden.

Die Qualität einer thermografischen Untersuchung hängt dabei maßgeblich von der eingesetzten Wärmebildkamera, der fachgerechten Durchführung sowie der Erfahrung in der Interpretation der Daten ab. Nur wenn Messgenauigkeit, Umgebungsbedingungen und Auswertung korrekt berücksichtigt werden, entstehen verwertbare Ergebnisse.

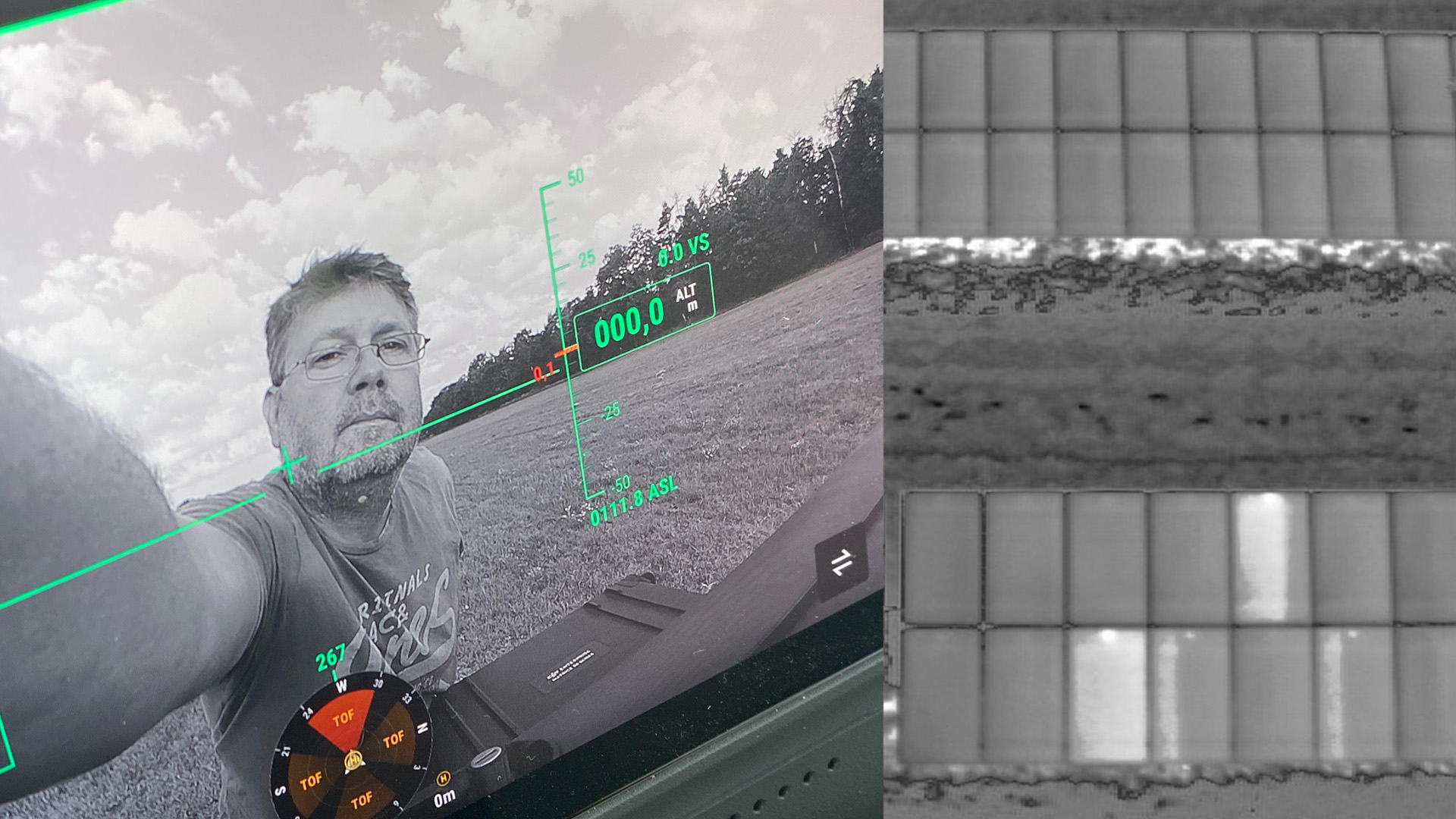

Photovoltaikanlagen prüfen mit Drohne und Wärmebildkamera

Die thermografische Untersuchung von Photovoltaikanlagen ist ein etabliertes Verfahren zur Identifikation von Leistungsabweichungen und sicherheitsrelevanten Defekten. Mithilfe drohnengestützter Wärmebildaufnahmen lassen sich Hotspots, Zellschäden, Kontaktprobleme, Diodenfehler oder ungleichmäßige Temperaturverteilungen frühzeitig erkennen – ohne Eingriff in den laufenden Betrieb.

Die Durchführung der Thermografie an PV-Anlagen orientiert sich unter anderem an der Norm DIN EN IEC 62446-3, welche die Anforderungen an die Durchführung und Dokumentation von Infrarotprüfungen beschreibt. Die Norm definiert unter anderem:

geeignete Umgebungsbedingungen (z. B. Einstrahlung, Temperatur, Wind)
Anforderungen an die Messgenauigkeit der Wärmebildkamera
Mindestauflösung und Kalibrierung
Bewertungs- und Dokumentationskriterien

Eine normgerechte Prüfung stellt sicher, dass thermische Auffälligkeiten nicht zufällig, sondern reproduzierbar erfasst und fachgerecht bewertet werden. Besonders bei großflächigen Freiflächenanlagen ermöglicht die Drohnenthermografie eine schnelle und systematische Analyse sämtlicher Module, Strings und Wechselrichterbereiche. Die gewonnenen Wärmebilder aus der PV–Thermografie dienen sowohl der technischen Bewertung als auch der Beweissicherung gegenüber Versicherungen, Investoren oder Garantiegebern.

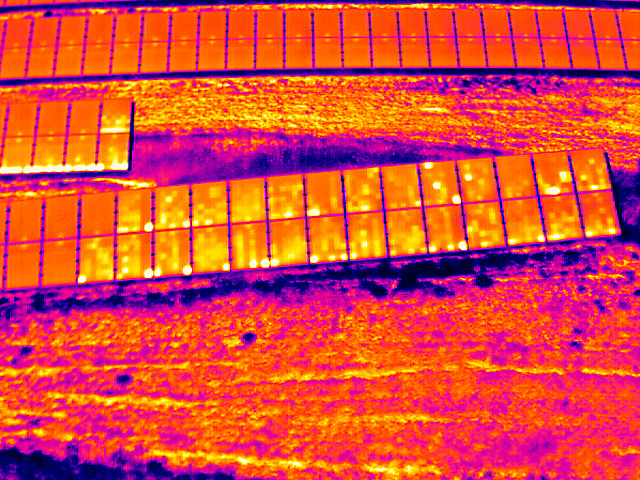

Thermografische Drohnenaufnahme einer Photovoltaikanlage mit punktuellen Hotspots innerhalb einzelner Modulzellen — Punktuelle thermische Auffälligkeiten innerhalb einzelner PV-Module, sichtbar im radiometrischen Wärmebild

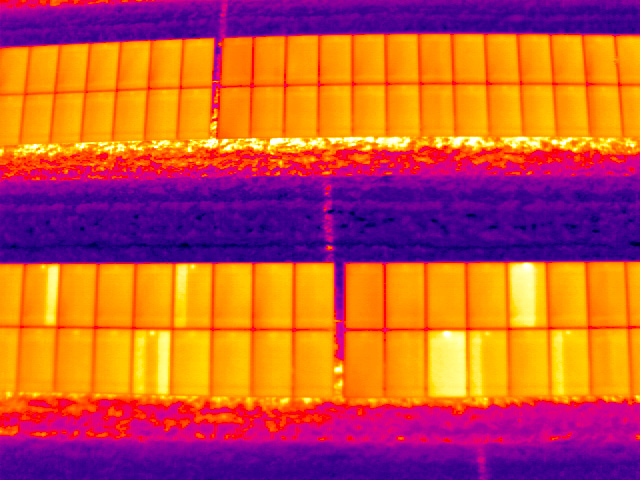

Thermografische Aufnahme von Photovoltaikmodulen mit Substring-Ausfall im Infrarotbild aus einer Drohne — Radiometrische Drohnenaufnahme einer Deutlich sichtbarer Substring-Ausfall innerhalb eines Modulstrings – erkannt durch radiometrische Drohnenthermografie

Drohnen-Thermografie zur Zustandsanalyse von Fernwärmeleitungen

Die thermografische Untersuchung von Fernwärmeleitungen mittels Drohne ermöglicht eine schnelle und flächendeckende Zustandsanalyse über- und unterirdisch verlegter Leitungsabschnitte. Mithilfe hochauflösender Wärmebildkameras lassen sich Temperaturabweichungen, Wärmebrücken oder Leckagen erkennen, ohne in den laufenden Betrieb eingreifen zu müssen.

Thermische Auffälligkeiten können auf beschädigte Dämmungen, fehlerhafte Verbindungen oder Leckagen hinweisen. Die drohnenbasierte Thermografie ermöglicht die effiziente Erfassung größerer Leitungsabschnitte in kurzer Zeit. Zusätzlich können georeferenzierte Thermalorthofotos erstellt werden, die eine flächige Auswertung und präzise Dokumentation von Wärmeverlusten entlang der Trasse ermöglichen. Auf Basis der Analyse lassen sich gezielte Instandhaltungsmaßnahmen planen und Energieverluste nachhaltig reduzieren.

Die Durchführung erfolgt unter geeigneten Umweltbedingungen, um belastbare Messergebnisse sicherzustellen. Entscheidend sind eine ausreichende Temperaturdifferenz zwischen Medium und Umgebung sowie möglichst stabile Wind- und Witterungsverhältnisse. Extreme Wetterbedingungen können die Interpretation der Wärmebilder beeinflussen. Die Durchführungsplanung sollte daher frühzeitig erfolgen, da entsprechende Untersuchungen nur im Winter stattfinden.

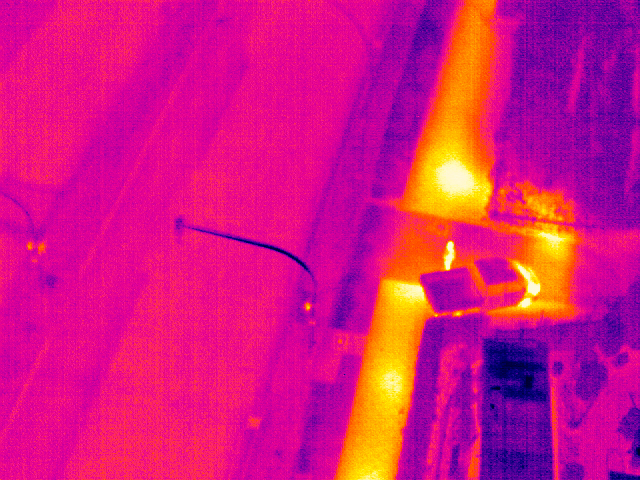

Thermografische Drohnenaufnahme einer unterirdischen Fernwärmeleitung mit auffälliger thermischer Anomalie im Bodenbereich — Lokale Temperaturerhöhung im Boden weist auf möglichen Wärmeverlust einer unterirdischen Leitung hin

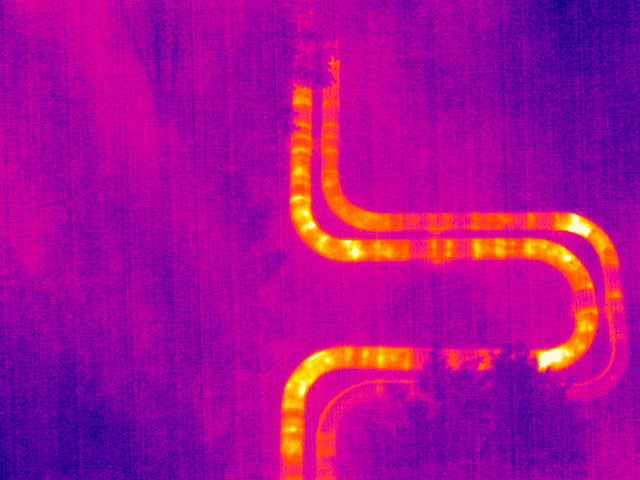

Thermografische Aufnahme einer oberirdischen Fernwärmeleitung mit thermischen Hotspots in den Leitungsbögen — Deutlich erhöhte Temperaturbereiche in den Rohrbögen einer oberirdischen Fernwärmeleitung

Drohnen-Thermografie in der Landwirtschaft und ASP-Bekämpfung

Der Einsatz von Drohnen mit Wärmebildkameras ermöglicht in land- und forstwirtschaftlichen Gebieten eine systematische und flächendeckende Suche nach Wildtieren. Durch die thermografische Erfassung lassen sich sowohl verendete als auch lebende Wildschweine lokalisieren – selbst bei dichter Vegetation oder unübersichtlichem Gelände.

Im Rahmen der Bekämpfung der Afrikanischen Schweinepest (ASP) unterstützt die drohnenbasierte Thermografie insbesondere die strukturierte Suche nach Kadavern sowie die Identifikation von Wildschweinbewegungen in betroffenen Gebieten. Auffällige Wärmequellen oder veränderte Bewegungsmuster können auf geschwächte Tiere hinweisen.

Die Methode hat sich in Deutschland über Jahre hinweg bewährt und wird bundesweit im Rahmen behördlicher Maßnahmen zur ASP-Bekämpfung eingesetzt. Die kontaktlose und systematische Datenerfassung erhöht die Effizienz großflächiger Suchmaßnahmen und unterstützt Behörden sowie Jagdausübungsberechtigte bei der Seuchenprävention und Lagebeurteilung.

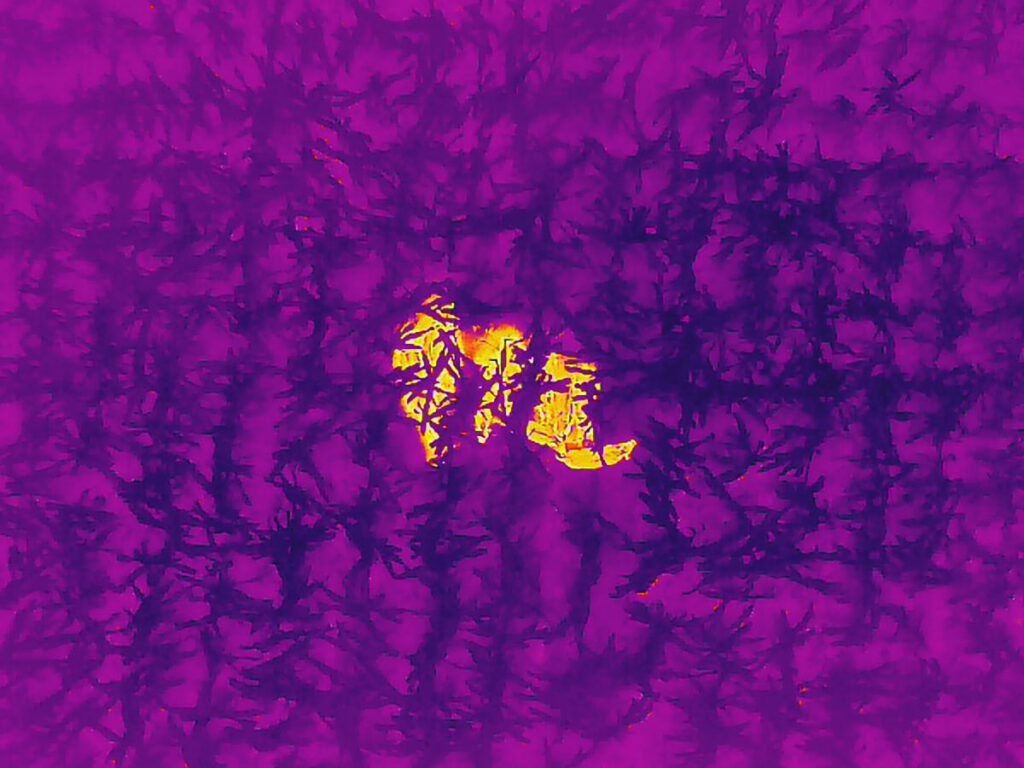

Thermografische Drohnenaufnahme mit klarer Wärmesignatur von Schwarzwild im Maisbestand — Deutliche Wärmesignatur einer Rotte im landwirtschaftlichen Bestand

Luftaufnahme einer Rotte Schwarzwild im Maisbestand — Visuelle Bestätigung der zuvor thermisch lokalisierten Tiere

Drohnen-Thermografie im Brandschutz

Der Einsatz von Drohnen mit Wärmebildkameras im Brandschutz ermöglicht die schnelle Lokalisierung von Wärmequellen und Brandherden aus der Luft. Insbesondere bei unübersichtlichem oder schwerzugänglichem Gelände, Industrieanlagen oder Dachkonstruktionen lassen sich Glutnester und versteckte Brandbereiche präzise identifizieren, ohne Einsatzkräfte zusätzlichen Risiken auszusetzen.

Während und nach Löscharbeiten unterstützt die thermografische Erfassung die Kontrolle betroffener Bereiche. Restwärme, Schwelbrände oder verdeckte Glutnester können frühzeitig erkannt werden, wodurch ein Wiederaufflammen des Brandes verhindert wird. Die kontaktlose Analyse ermöglicht eine strukturierte und systematische Überprüfung größerer Flächen in kurzer Zeit.

Darüber hinaus eignet sich die Drohnen-Thermografie zur präventiven Kontrolle von Industrieanlagen, Lagerstätten oder technischen Einrichtungen. Temperaturabweichungen an Maschinen, elektrischen Anlagen oder Dachflächen können frühzeitig erfasst und dokumentiert werden, bevor es zu sicherheitsrelevanten Ereignissen kommt.

Die gewonnenen Wärmebilder dienen sowohl der unmittelbaren Lagebeurteilung im Einsatz als auch der späteren Dokumentation gegenüber Behörden, Versicherungen oder Betreibern.

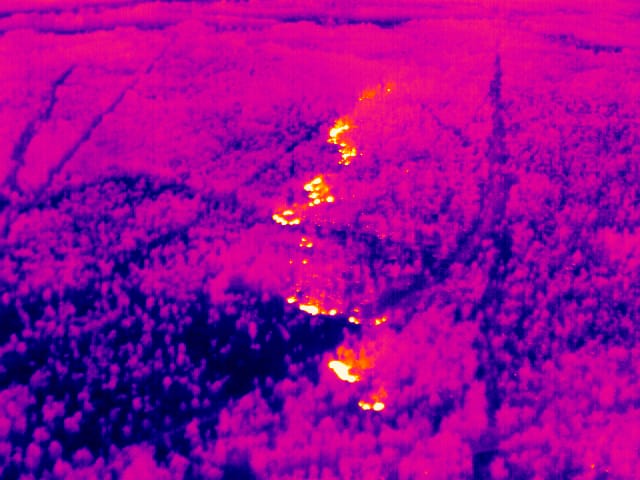

Thermografische Drohnenaufnahme eines Waldbrandes mit sichtbarer Ausbreitungsstruktur — Wärmebild zur Identifikation aktiver Brandherde und Glutnester

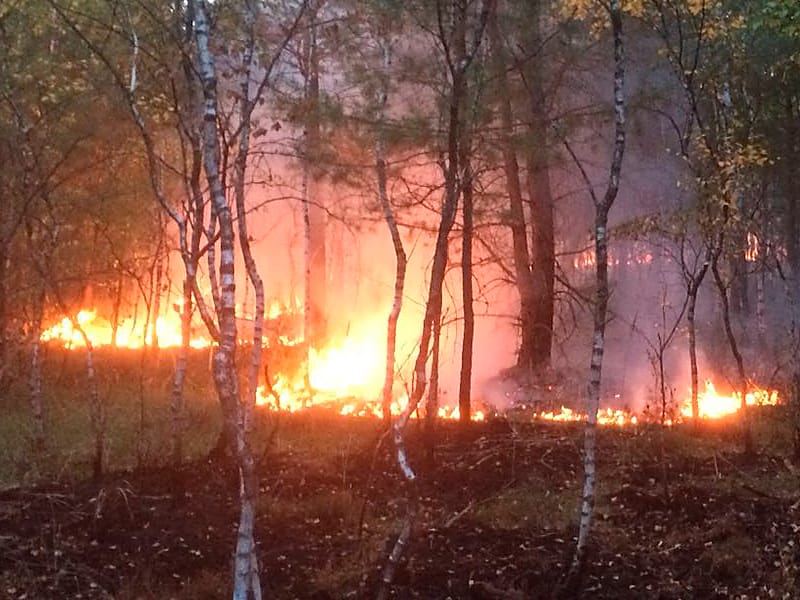

Waldbrand mit offener Flammenfront im Mischwald — Dynamische Brandentwicklung im Waldgebiet

Spezialanwendungen in der Drohnen-Thermografie

Neben klassischen Einsatzfeldern wie Photovoltaik, Fernwärme oder Brandschutz eignet sich die Drohnen-Thermografie auch für projektbezogene Sonderanwendungen. Durch die flexible Kombination aus UAV-Technik und Wärmebildsensorik lassen sich individuelle Fragestellungen unter realen Umgebungsbedingungen untersuchen.

In der Archäologie kann die thermografische Erfassung beispielsweise Temperaturunterschiede im Boden sichtbar machen, die auf unterirdische Strukturen oder historische Bauwerke hinweisen. Ebenso können thermische Auffälligkeiten in Gewässern Hinweise auf Einleitungen oder ungewöhnliche Stoffeinträge liefern, wenn sich Temperaturverteilungen lokal verändern.

Auch bei technischen Sonderprojekten – etwa der Untersuchung von Schneelagern im Sommerbetrieb – lassen sich Veränderungen der Dämmwirkung oder Wärmeverluste dokumentieren und analysieren. Die Luftthermografie ermöglicht hierbei eine großflächige und vergleichbare Datenerfassung über längere Zeiträume.

Sonderanwendungen erfordern eine individuelle Projektplanung, angepasste Messstrategien sowie eine sorgfältige Interpretation der Ergebnisse im jeweiligen fachlichen Kontext.

Technische Anforderungen an Drohnen mit Wärmebildkameras

Aussagekräftige thermografische Ergebnisse setzen eine geeignete technische Ausstattung voraus. Neben der thermischen Empfindlichkeit (NETD), der Sensorauflösung und der radiometrischen Messfähigkeit spielt vor allem die Art der Datenaufzeichnung eine entscheidende Rolle.

Der Markt wird derzeit weitgehend von Systemen des Herstellers DJI dominiert, insbesondere in Kombination mit integrierten Wärmebildkameras. Diese Systeme sind robust, zuverlässig und für viele Anwendungsbereiche ausreichend leistungsfähig. Gleichzeitig bestehen konstruktionsbedingt Einschränkungen – etwa hinsichtlich offener Datenformate oder der kontinuierlichen radiometrischen Videoaufzeichnung, da häufig einzelne radiometrische Bilder gespeichert werden.

Daneben existieren spezialisierte Lösungen, etwa von europäischen Herstellern wie Workswell oder Systeme auf Basis der Optris PI 640. Solche Kameras ermöglichen unter anderem die Aufzeichnung eines kontinuierlichen radiometrischen Datenstreams, was insbesondere bei wissenschaftlichen oder prozessbezogenen Anwendungen Vorteile bietet.

Die Auswahl der geeigneten Plattform hängt daher nicht allein von der Flugtechnik, sondern maßgeblich von der geforderten Messmethodik, Datenverfügbarkeit und späteren Auswertestrategie ab.
