Thermografie von
Fernwärmeleitungen mit Drohne
Fernwärmenetze sind ein wichtiger Bestandteil der Energieversorgung vieler Städte und Gemeinden. Damit Wärme effizient und ohne unnötige Verluste zu den angeschlossenen Gebäuden transportiert werden kann, müssen Fernwärmeleitungen regelmäßig überprüft werden. Bereits kleine Schäden an der Dämmung oder unentdeckte Leckagen können zu erheblichen Energieverlusten führen und langfristig hohe Kosten verursachen.
Thermografie von Fernwärmeleitungen mit Drohnen und Wärmebildkameras
Mit moderner Drohnentechnik und hochauflösenden Wärmebildkameras lassen sich Fernwärmetrassen heute schnell und präzise untersuchen. Wärmebildkameras machen Temperaturunterschiede sichtbar und ermöglichen es, thermische Auffälligkeiten entlang der Leitungen zu erkennen. Auf diese Weise können mögliche Schwachstellen im Netz frühzeitig identifiziert und gezielt überprüft werden.
Die drohnenbasierte Thermografie eignet sich besonders für längere Leitungsabschnitte, schwer zugängliche Bereiche oder große Versorgungsnetze. Sie liefert eine schnelle Übersicht über den Zustand der Fernwärmeleitungen und bildet eine wichtige Grundlage für die Planung von Instandhaltungs- und Sanierungsmaßnahmen.
Warum Fernwärmeleitungen regelmäßig überprüft werden müssen
Fernwärmeleitungen transportieren heißes Wasser oder Dampf über viele Kilometer zu Wohngebieten, Industrieanlagen und öffentlichen Gebäuden. Damit die Wärmeenergie effizient beim Verbraucher ankommt, müssen die Leitungen dauerhaft dicht sein und über eine funktionierende Wärmedämmung verfügen.
Schon kleine Schäden an der Isolierung oder beginnende Leckagen können dazu führen, dass Wärme unkontrolliert an die Umgebung abgegeben wird. Diese Wärmeverluste bleiben häufig lange unbemerkt, verursachen jedoch steigende Betriebskosten und können im Laufe der Zeit größere Schäden an der Infrastruktur nach sich ziehen.
Regelmäßige Überprüfungen der Fernwärmetrassen und Fernwärmenetzen helfen dabei, solche Schwachstellen frühzeitig zu erkennen. Thermografische Untersuchungen machen Temperaturunterschiede sichtbar und zeigen Bereiche, in denen Wärme aus dem Leitungssystem austritt oder die Dämmung nicht mehr optimal funktioniert.
Für Betreiber von Fernwärmenetzen sind diese Untersuchungen eine wichtige Grundlage, um Instandhaltungsmaßnahmen gezielt zu planen und das Versorgungsnetz langfristig zuverlässig und effizient zu betreiben.
Sie möchten eine Fernwärmeleitung thermografisch überprüfen lassen?
Übermitteln Sie uns einige Eckdaten zur Fernwärmetrasse oder zum zu untersuchenden Leitungsabschnitt. Wir melden uns zeitnah mit einer ersten Einschätzung zur möglichen thermografischen Untersuchung. Nutzen Sie dafür einfach das Formular für eine unverbindliche Anfrage.
Leckagen und Dämmprobleme frühzeitig erkennen
Neben klassischen Leckagen treten in Fernwärmenetzen häufig auch Schäden an der Wärmedämmung auf. Besonders an Muffen, Armaturen, Übergängen oder in Bereichen mit mechanischer Belastung kann die Isolierung im Laufe der Zeit beschädigt werden. Auch an Dehnungs- beziehungsweise Entspannungsbögen der Fernwärmeleitungen sind thermische Auffälligkeiten keine Seltenheit, da hier konstruktionsbedingt höhere mechanische Spannungen auftreten.

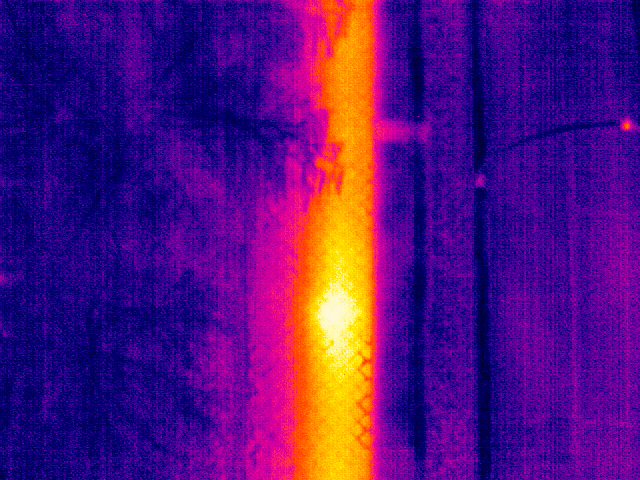

In solchen Fällen tritt nicht zwangsläufig sofort Wasser aus der Leitung aus, dennoch kann kontinuierlich Wärmeenergie verloren gehen. Diese Wärmeverluste bleiben im normalen Betrieb oft lange unbemerkt. Thermografische Untersuchungen helfen dabei, genau solche Bereiche entlang der Fernwärmetrasse sichtbar zu machen. Abschnitte mit erhöhten Oberflächentemperaturen können ein Hinweis auf beschädigte Dämmungen, konstruktive Schwachstellen oder beginnende Schäden am Leitungssystem sein. Durch die gezielte Analyse dieser thermischen Auffälligkeiten lassen sich kritische Stellen im Netz frühzeitig lokalisieren. Betreiber von Fernwärmenetzen können so Wartungs- und Sanierungsmaßnahmen priorisieren und die Instandhaltung des Netzes deutlich effizienter planen.
Fernwärmeleitungen mit Drohne und Wärmebildkamera prüfen
Die Untersuchung von Fernwärmeleitungen und Fernwärmenetzen mit Drohnen und Wärmebildkameras ermöglicht eine schnelle und effiziente Analyse größerer Leitungsabschnitte. Aus der Luft lassen sich Fernwärmetrassen systematisch erfassen und thermische Auffälligkeiten entlang der Leitung sichtbar machen, ohne dass Gelände betreten oder Infrastruktur geöffnet werden muss.

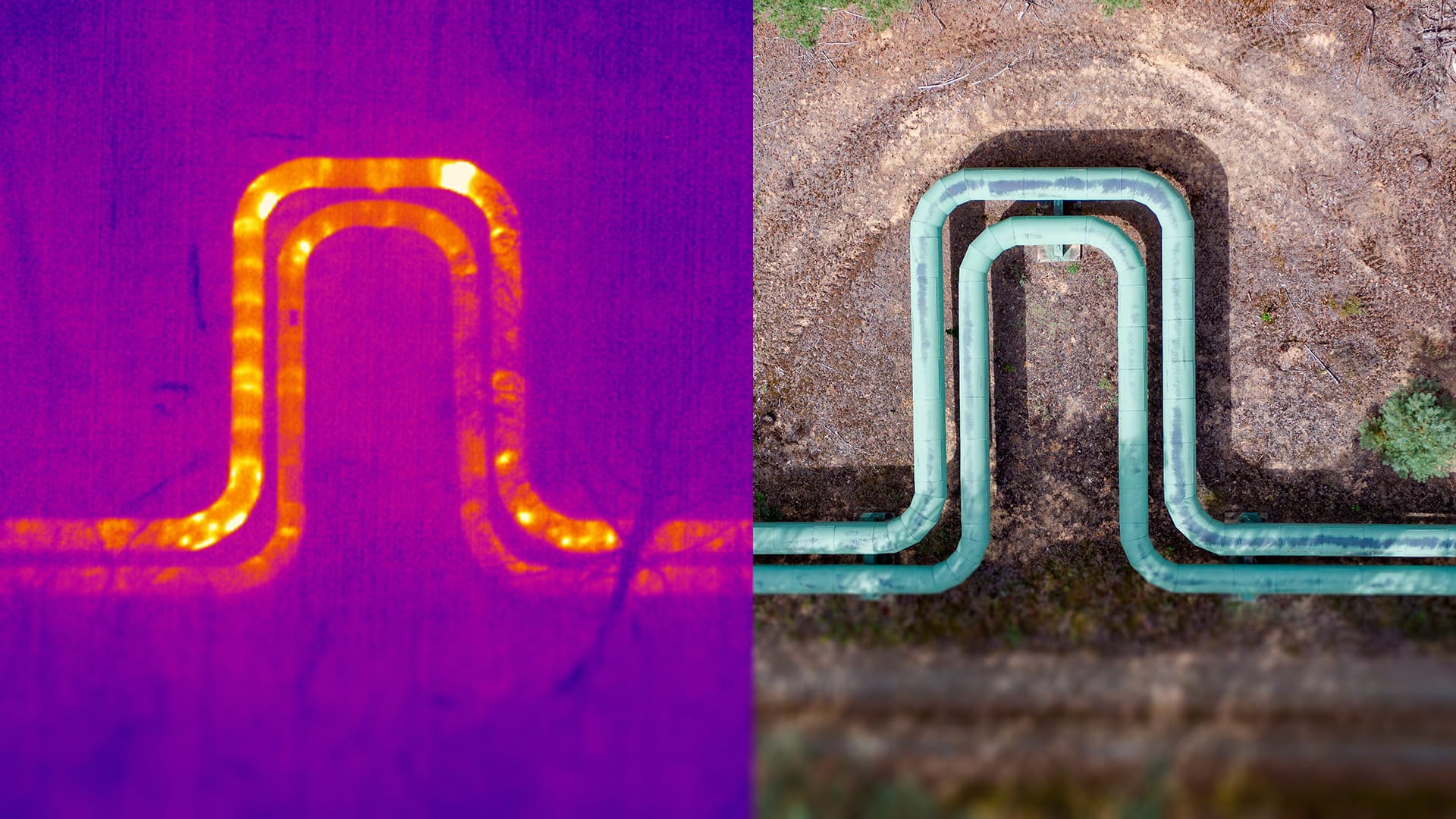

Moderne Drohnen tragen hochauflösende Infrarotkameras, die Temperaturunterschiede präzise erfassen können. Während der Befliegung werden sowohl Wärmebildaufnahmen als auch Realbilder erstellt. Diese Daten lassen sich anschließend miteinander kombinieren und ermöglichen eine genaue Zuordnung thermischer Auffälligkeiten zur tatsächlichen Lage der Fernwärmeleitung.

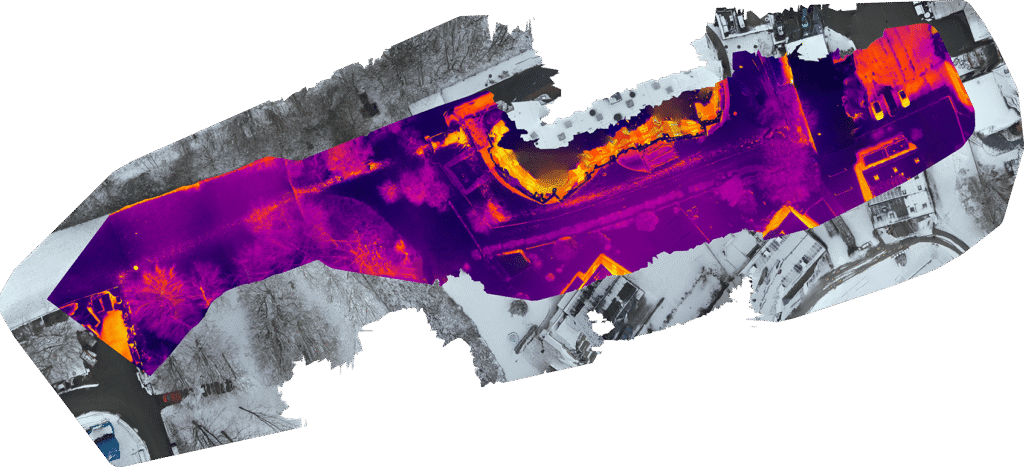

Ein weiterer Vorteil der drohnenbasierten Thermografie liegt in der schnellen Erfassung größerer Netzabschnitte. Besonders bei längeren Fernwärmetrassen oder schwer zugänglichen Bereichen wie Industrieflächen, Verkehrsachsen oder bewachsenen Gebieten bietet die Luftaufnahme einen deutlichen Zeit- und Effizienzvorteil gegenüber rein bodengebundenen Untersuchungen.
Die gewonnenen Wärmebilddaten werden anschließend ausgewertet und dokumentiert. Betreiber von Fernwärmenetzen erhalten so eine Übersicht über auffällige Bereiche entlang der Trasse und können diese gezielt für weitere Prüfungen oder Instandhaltungsmaßnahmen einplanen.
Kombination aus Drohne, Handkamera und Vor-Ort-Inspektion
Die Untersuchung von Fernwärmeleitungen erfolgt in vielen Fällen nicht ausschließlich aus der Luft. Je nach Lage der Trasse und den örtlichen Gegebenheiten kann es sinnvoll sein, die drohnenbasierte Thermografie mit zusätzlichen Untersuchungen vor Ort zu kombinieren. Besonders in Bereichen mit dichter Vegetation, unter Brücken, in engen Bebauungen oder an technischen Anlagen kann eine ergänzende Kontrolle vom Boden notwendig sein.

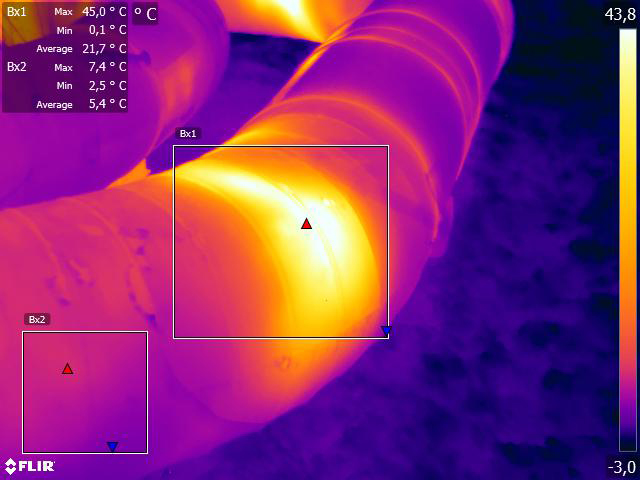

Hier kommen mobile Wärmebildkameras zum Einsatz, mit denen einzelne Leitungsabschnitte gezielt untersucht werden können. Diese Detailaufnahmen ermöglichen eine genauere Betrachtung thermischer Auffälligkeiten, die zuvor bei der Befliegung erkannt wurden. So lassen sich beispielsweise Armaturen, Muffen, Übergänge oder Dehnungsbereiche der Fernwärmeleitungen genauer analysieren.
Die Kombination aus Luftaufnahmen und Vor-Ort-Inspektionen bietet den Vorteil, dass zunächst größere Abschnitte der Fernwärmetrasse schnell erfasst werden können, während auffällige Bereiche anschließend gezielt überprüft werden. Auf diese Weise entsteht ein deutlich präziseres Bild über den Zustand der Leitung.
Für Betreiber von Fernwärmenetzen bedeutet diese kombinierte Vorgehensweise eine effiziente Möglichkeit, thermische Auffälligkeiten zu lokalisieren und gleichzeitig den Aufwand für umfangreiche Bodenuntersuchungen zu reduzieren.
Beispiel aus der Praxis: Untersuchung einer Fernwärmetrasse
Im Rahmen eines Projekts zur Zustandsbewertung einer Fernwärmetrasse wurde eine oberirdisch verlaufende Fernwärmeleitung thermografisch untersucht. Der Auftraggeber benötigte eine Bestandsaufnahme eines rund 17 Kilometer langen Leitungsabschnitts, um mögliche thermische Auffälligkeiten entlang der Trasse zu identifizieren.
Nach einer ersten Sichtung der Leitung und der Abstimmung mit dem Auftraggeber erfolgte die Untersuchung sowohl mit einer Thermografie-Drohne als auch ergänzend vom Boden aus. Die zusätzliche Kontrolle mit einer handgeführten Wärmebildkamera war notwendig, da einzelne Abschnitte der Fernwärmeleitung aufgrund von starkem Baumbewuchs aus der Luft nicht vollständig einsehbar waren.
Eine wichtige Voraussetzung für die thermografische Untersuchung von Fernwärmeleitungen ist eine möglichst freie Sicht der Wärmebildkamera auf die Leitung. In den einsehbaren Bereichen konnte die Befliegung mit der Thermografie-Drohne schnell und effizient durchgeführt werden.

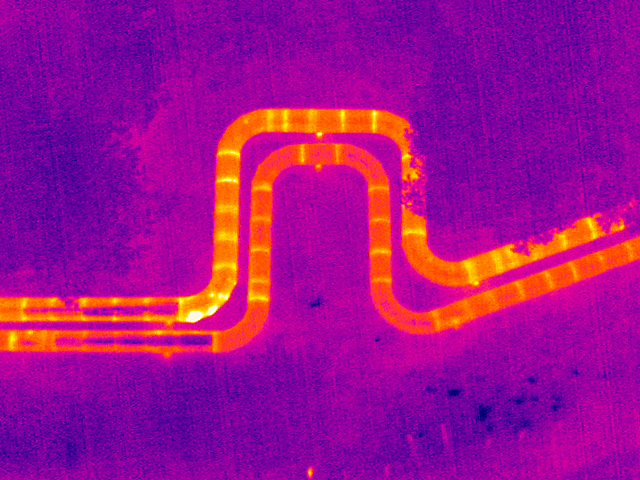

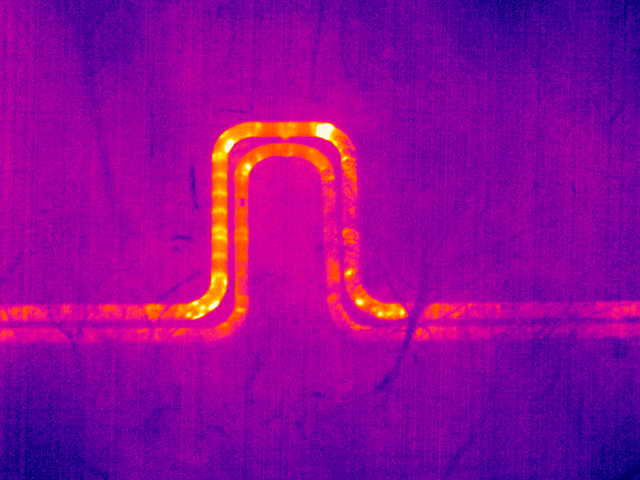

Im Ergebnis der Untersuchung wurden keine direkten Leckagen festgestellt. Allerdings konnten mehrere Bereiche mit auffälligen Wärmeverlusten identifiziert werden, die auf Probleme in der Wärmedämmung hinweisen. Besonders häufig traten diese Auffälligkeiten im Bereich von Dehnungs- beziehungsweise U-Bögen der Fernwärmeleitung auf, die konstruktionsbedingt stärker belastet sind.

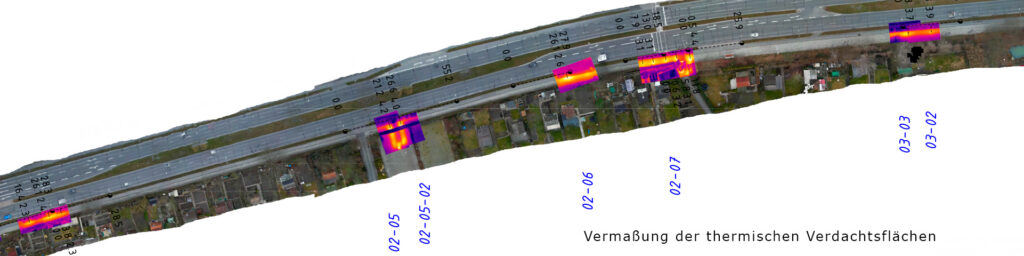

Die erfassten thermischen Auffälligkeiten wurden anschließend dokumentiert und in Kartenmaterial übertragen, sodass die betroffenen Bereiche entlang der Fernwärmetrasse eindeutig lokalisiert werden konnten.
Technik und Auflösung der Thermografie
Für die thermografische Untersuchung von Fernwärmeleitungen kommen hochauflösende Infrarotkameras zum Einsatz, die selbst geringe Temperaturunterschiede zuverlässig erfassen können. Die Kameras werden entweder an Drohnen montiert oder bei Detailuntersuchungen als handgeführte Wärmebildkameras eingesetzt.
Die Qualität und Aussagekraft der Thermografie hängt unter anderem von der Auflösung der Kamera sowie von der Flughöhe der Drohne ab. Je nach Flughöhe verändert sich die räumliche Auflösung der Wärmebildaufnahmen. Bei einer typischen Untersuchung mit einer Infrarotkamera wie beispielsweise der Optris PI 640 oder einer Drohne mit vergleichbarer radiometrischer Wärmebildkamera können bereits aus relativ geringer Flughöhe sehr kleine thermische Auffälligkeiten entlang der Fernwärmetrasse erkannt werden
Beispielsweise ergibt sich bei einer Flughöhe von etwa 20 Metern eine Auflösung von wenigen Zentimetern pro Pixel. Auch bei größeren Flughöhen lassen sich Temperaturunterschiede entlang der Fernwärmeleitung noch zuverlässig erkennen. Für präzise Auswertungen werden in der Regel mehrere Bildpixel gemeinsam betrachtet, um Messungen stabil und reproduzierbar durchführen zu können.

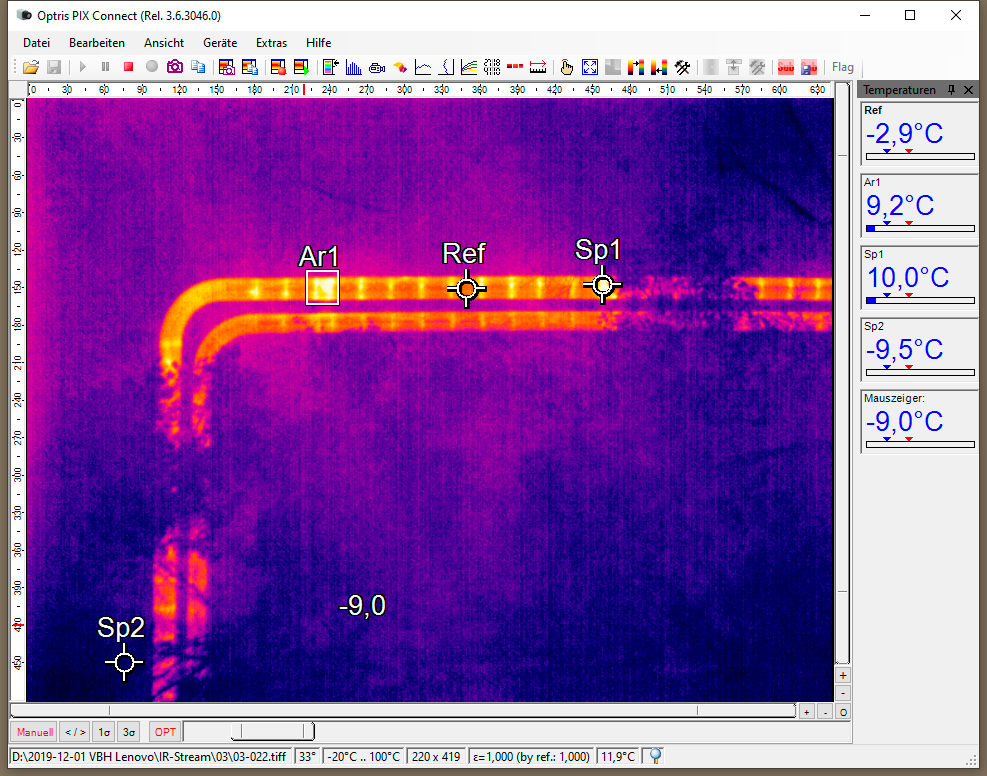

Die aufgenommenen Wärmebilddaten werden radiometrisch gespeichert und anschließend ausgewertet. Dadurch können Temperaturunterschiede im Bild exakt analysiert und thermische Auffälligkeiten entlang der Fernwärmetrasse dokumentiert werden. Die Ergebnisse dienen Betreibern von Fernwärmenetzen als Grundlage für weitere technische Prüfungen und mögliche Instandhaltungsmaßnahmen.
Dokumentation und Auswertung der Ergebnisse
Nach Abschluss der thermografischen Untersuchung werden die aufgenommenen Wärmebild- und Realbilddaten ausgewertet und systematisch aufbereitet. Dabei werden thermische Auffälligkeiten entlang der Fernwärmetrasse identifiziert, analysiert und eindeutig der jeweiligen Position der Leitung zugeordnet.
Die radiometrischen Infrarotaufnahmen ermöglichen es, Temperaturunterschiede präzise zu messen und auffällige Bereiche genauer zu untersuchen. Thermische Anomalien, die beispielsweise auf beschädigte Dämmungen, konstruktive Schwachstellen oder mögliche Leckagen hinweisen können, werden im Rahmen der Auswertung dokumentiert.
Die Dokumentation dient dem Betreiber des Fernwärmenetzes als Grundlage, um Fernwärmeleitungen gezielt zu prüfen, weitere technische Bewertungen vorzunehmen und auf Basis der Ergebnisse der Drohnen-Thermografie geeignete Instandhaltungsmaßnahmen abzuleiten. Neben den Wärmebildaufnahmen enthält der Bericht auch Realbilder, Lageinformationen sowie eine Übersicht der identifizierten Auffälligkeiten entlang der untersuchten Fernwärmetrasse. Dadurch können auffällige Bereiche im Netz priorisiert und weitere Prüfungen effizient vorbereitet werden.
